| 汽水混合器 |
|  |

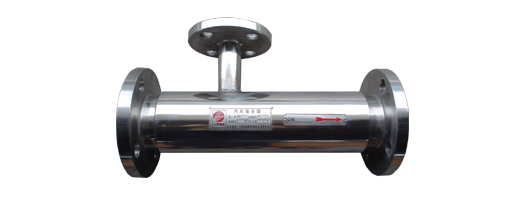

| DQS系列汽水混合器是大野公司開發研制的新型節能環保產品。它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱效高等特點，被廣泛地應用在加熱生活、生產用熱水及熱水除氧等系統中。汽水混合器長期運行實踐證明，該產品使用效果良好。 |

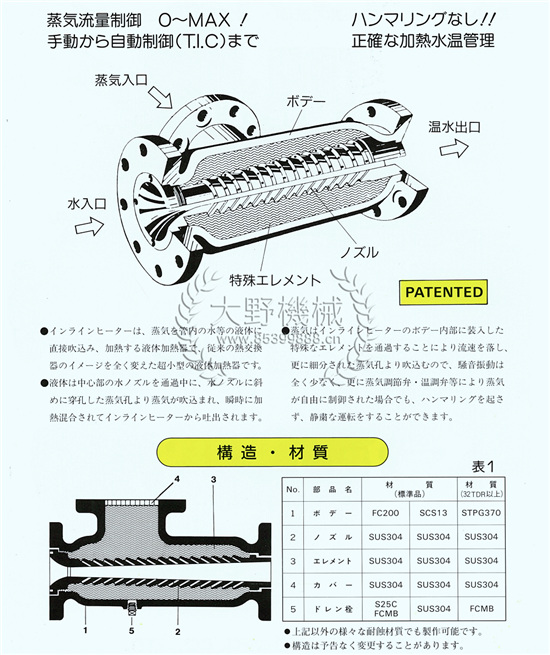

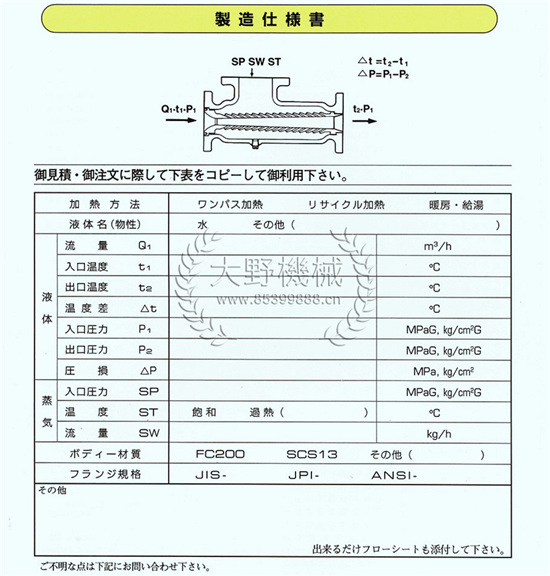

汽水混合器主要由噴管、殼體、網板等部分組成。
被加熱水通過呈拉伐爾狀的噴管時，蒸氣從汽水混合器噴管外側通過管壁上許多斜向小噴頭噴入水中，兩者在高速流動中瞬間良好混合，以達到加熱的目的。調節蒸氣側閥門，就可得到所需溫度的熱水。

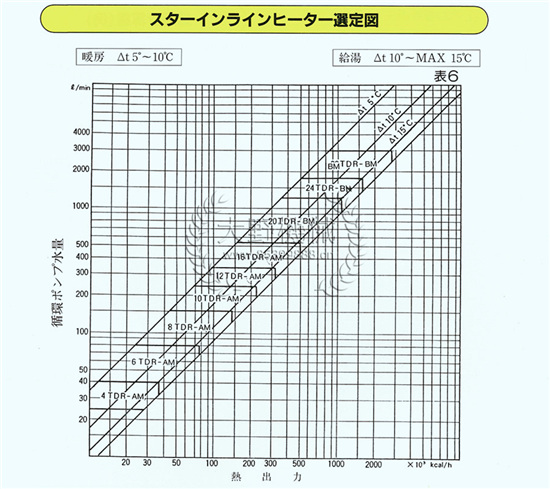

表I及表II分別列出開式系統和循環系統在額定進水流量及蒸氣為0.4MPa下，不同加熱溫度與蒸氣消耗量的關系，供客戶選擇汽水混合器和復核氣源時參考。
（說明：蒸氣壓力0.4MPa不一定是加熱器運行的工況條件）。 | | 開式系統蒸氣消耗量表（飽和蒸氣壓力為0.4MPa）表I 單位：t/h |
型號DQS- | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 32 | 40 | 48 | 額定進水流量D1 | 1.2 | 2.5 | 4.5 | 7.0 | 10 | 16 | 25 | 35 | 60 | 105 | 165 | 加熱溫度差℃ | 20 | 0.039 | 0.081 | 0.146 | 0.228 | 0.325 | 0.520 | 0.813 | 1.138 | 1.951 | 3.145 | 5.366 | 40 | 0.081 | 0.188 | 0.303 | 0.471 | 0.672 | 1.076 | 1.681 | 2.353 | 4.034 | 7.057 | 11.092 | 60 | 0.125 | 0.261 | 0.459 | 0.730 | 1.043 | 1.669 | 2.609 | 3.652 | 6.261 | 10.952 | 17.217 | 80 | 0.173 | 0.36 | 0.649 | 1.009 | 1.441 | 2.306 | 3.603 | 5.045 | 8.649 | 15.135 | 23.784 |
| 循環系統蒸氣消耗量表（飽和蒸氣壓力為0.4MPa）表II 單位：t/h |
型號DQS- | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 32 | 40 | 48 | 額定進水流量D1 | 1.2 | 2.5 | 4.5 | 7.0 | 10 | 16 | 25 | 35 | 60 | 105 | 165 | 加熱溫度差℃ | 70-95 | 0.054 | 0.112 | 0.201 | 0.312 | 0.446 | 0.714 | 1.116 | 1.562 | 2.678 | 4.687 | 7.366 | 70-110 | 0.088 | 0.183 | 0.33 | 0.514 | 0.734 | 1.174 | 1.83 | 2.569 | 4.404 | 7.706 | 12.11 | 70-130 | 0.137 | 0.286 | 0.454 | 0.8 | 1.143 | 1.829 | 2.857 | 4.0 | 6.857 | 12.0 | 18.857 |

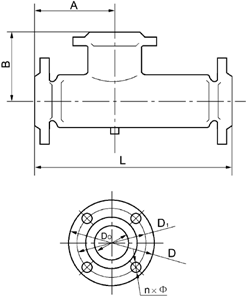

| 注：表I、表II中0.4MPa蒸氣不一定是本產品的使用條件。 | | 外形尺寸 |  |
型號DQS- | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 32 | 40 | 48 | 64 | 安裝尺寸 | A | 105 | 130 | 220 | 450 | B | 105 | 130 | 170 | 300 | L | 240 | 360 | 660 | 1200 | 汽側連接法蘭 | Dg | 32 | 50 | 100 | 200 | D1 | 110 | 145 | 210 | 355 | D | 148 | 180 | 245 | 405 | nXφ | 4X18 | 4X18 | 8X18 | 12X22 | 水側連接法蘭 | Dg | 40 | 65 | 125 | 250 | D1 | 110 | 145 | 210 | 355 | D | 145 | 180 | 245 | 405 | nXφ | 4X18 | 4X18 | 8X18 | 12X22 |

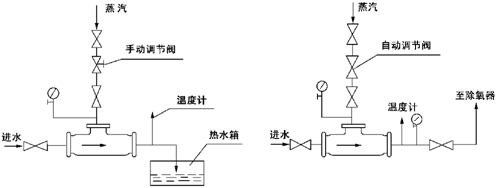

使用示例
汽水混合器既可用于生活用熱水，預熱除氧器的進水，更可用于熱水采暖系統。出水溫度可采用自動控制，也可用手動控制，只需調節蒸氣側閥門開啟即可。
在高溫?zé)崴膳到y(tǒng)中，汽水混合器應裝在水泵出水側，在低溫?zé)崴ǔ鏊疁囟取?5℃）采暖系統中，混合器也可裝在水泵進水側。當動力源為蒸氣噴射泵時，汽水混合器只能安裝在噴射泵的出水側。 |  |  |  |  |


|
